Wyważarka diagnostyczna UNITROL MONOLITH GEO 3D z laserem i podnośnikiem PPK-2

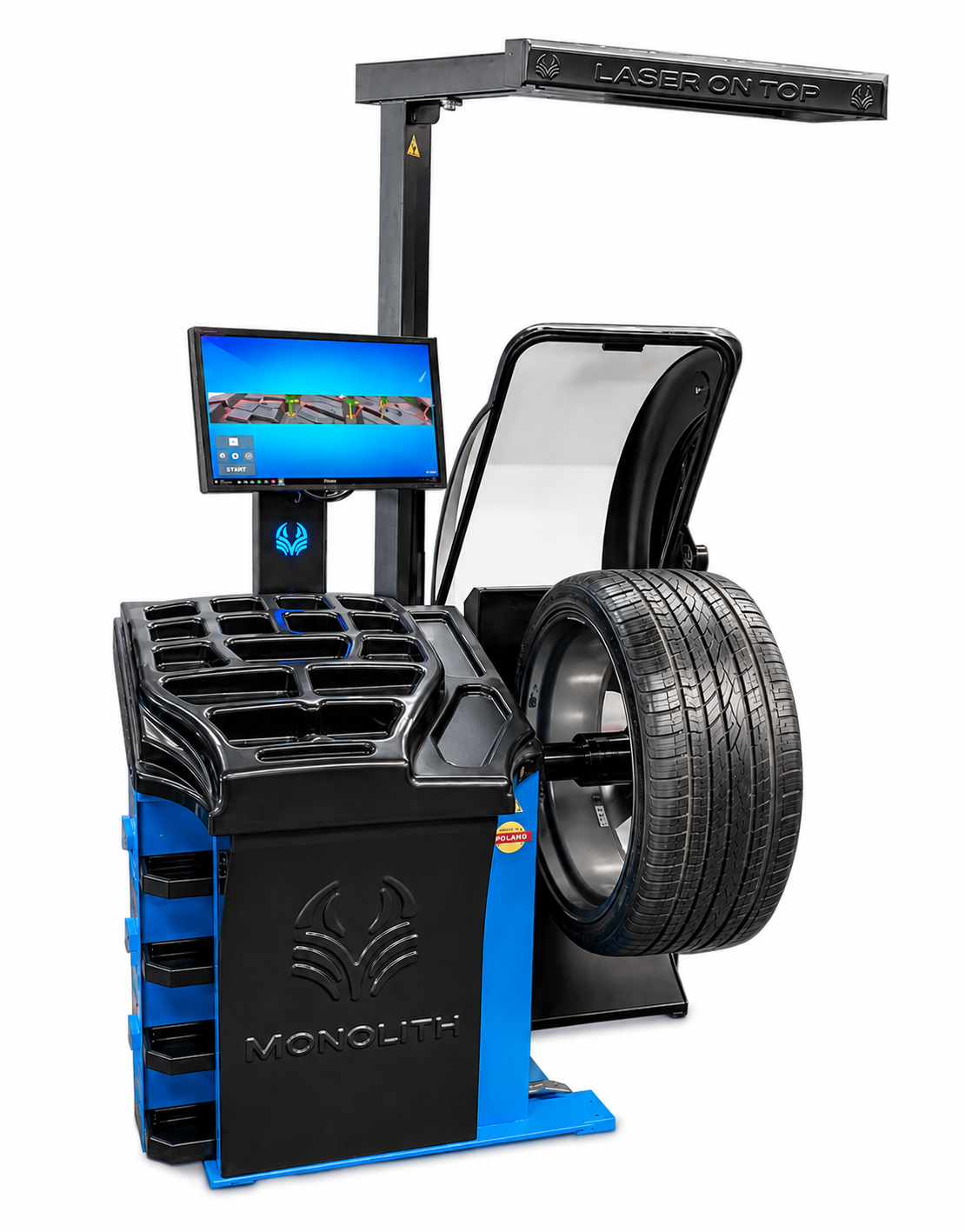

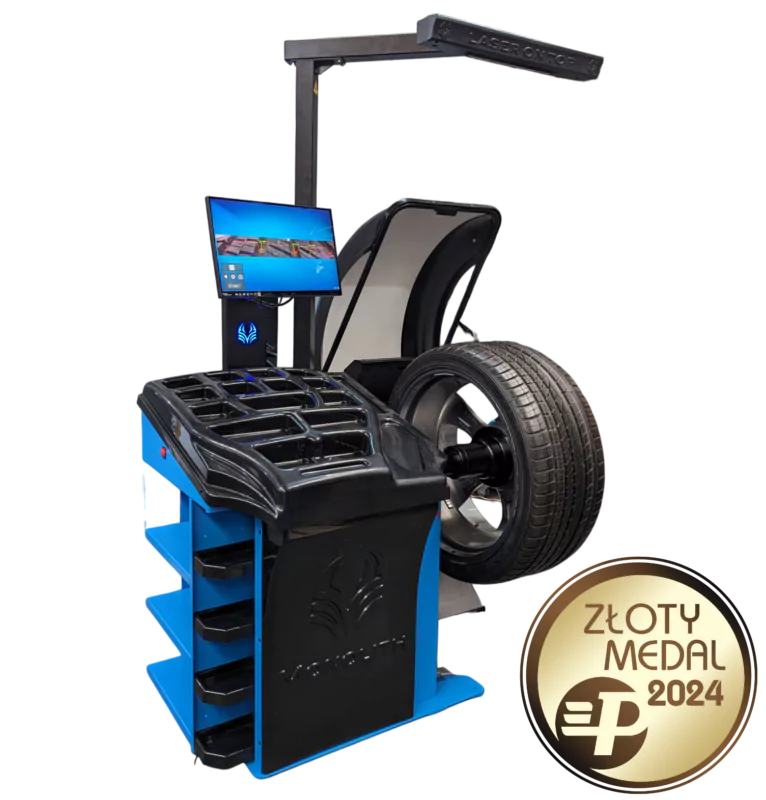

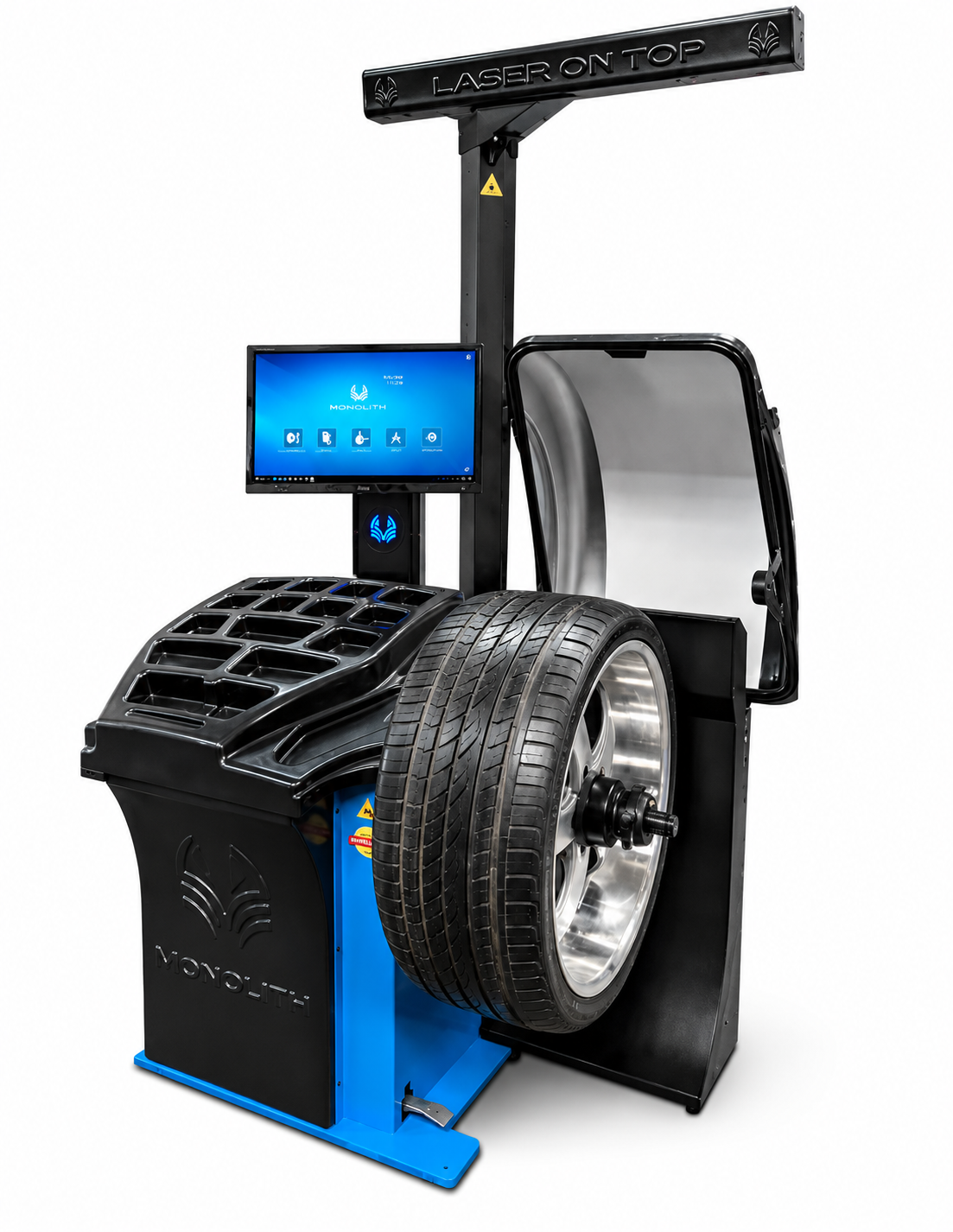

MONOLITH GEO 3D – profesjonalna wyważarka diagnostyczna z kamerą i systemem laserowym

MONOLITH GEO 3D to polska wyważarka diagnostyczna przeznaczona do kompleksowej obsługi kół samochodów osobowych, SUV-ów oraz lekkich pojazdów dostawczych. Urządzenie łączy precyzyjne wyważanie z zaawansowaną kontrolą koła, wykorzystując system kamer oraz technologię laserową.

Maszyna automatycznie rozpoznaje parametry koła, kontroluje jego centryczność, umożliwia ocenę bicia oraz pomiar głębokości bieżnika. Pneumatyczne mocowanie koła, system LOT (Laser on Top) oraz podnośnik PPK-2 usprawniają pracę operatora i pozwalają skrócić czas potrzebny na wykonanie pełnej diagnostyki i wyważenia.

UNITROL MONOLITH GEO 3D – wyważanie i diagnostyka w jednym urządzeniu

MONOLITH GEO 3D została zaprojektowana z myślą o warsztatach, które oprócz standardowego wyważania chcą również kontrolować stan opony i obręczy. System pozwala określić wartość niewyważenia, a jednocześnie wykrywać nieprawidłowości mogące odpowiadać za drgania odczuwalne podczas jazdy.

Dzięki połączeniu pomiarów diagnostycznych z automatyzacją wielu czynności operator otrzymuje więcej informacji o kole bez konieczności wykonywania dodatkowych, czasochłonnych pomiarów.

Automatyczny pomiar koła przy użyciu kamer

System kamer MONOLITH GEO 3D odpowiada zarówno za diagnostykę centryczności i kontrolę bieżnika, jak i odczyt parametrów koła. Wymiary potrzebne do przeprowadzenia procesu wyważania są określane automatycznie, dzięki czemu nie ma potrzeby każdorazowego ręcznego wpisywania średnicy, szerokości oraz odległości.

Automatyzacja przyspiesza przygotowanie urządzenia do pracy i ogranicza możliwość wystąpienia błędów związanych z nieprawidłowym wprowadzeniem parametrów.

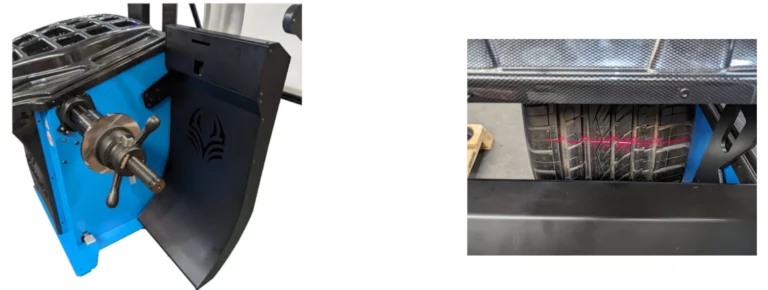

Bezdotykowa kontrola bicia i bieżnika

Jedną z najważniejszych funkcji MONOLITH GEO 3D jest możliwość rozszerzenia standardowego wyważania o diagnostykę koła. Bezdotykowy system pomiarowy pozwala ocenić bicie oraz skontrolować głębokość bieżnika.

Pozwala to łatwiej rozpoznać problemy wynikające np. z deformacji opony lub nieprawidłowości obręczy. Tego rodzaju usterki mogą być źródłem drgań nawet wtedy, gdy samo niewyważenie zostało prawidłowo skorygowane. Informacje z pomiarów operator może odczytać na monitorze dotykowym.

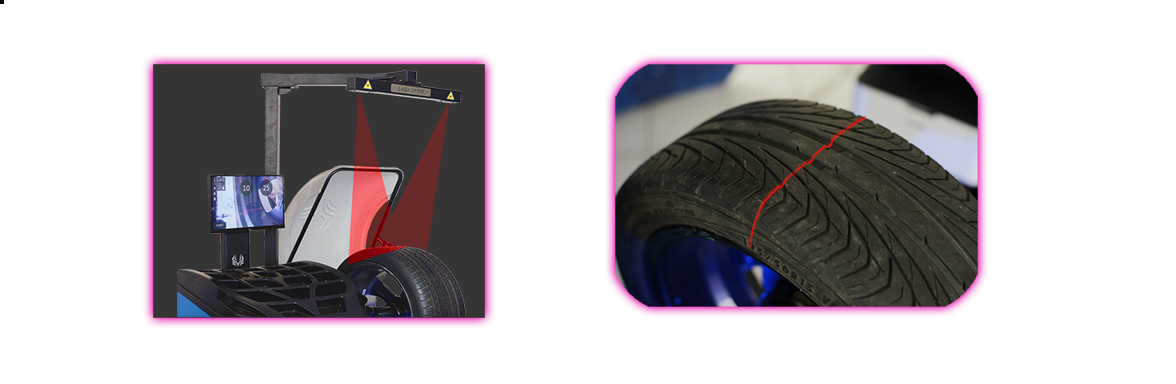

LOT – Laser on Top i precyzyjne pozycjonowanie ciężarków

System LOT (Laser on Top) wskazuje oś, na której powinien zostać zamontowany ciężarek, ustawiając miejsce korekcji w pozycji odpowiadającej godzinie 12. Dodatkowy wskaźnik laserowy pomaga dokładnie określić punkt przyklejenia ciężarka na obręczy.

Takie rozwiązanie usprawnia korekcję niewyważenia i ułatwia prawidłowe rozmieszczenie zarówno ciężarków klejonych, jak i nabijanych.

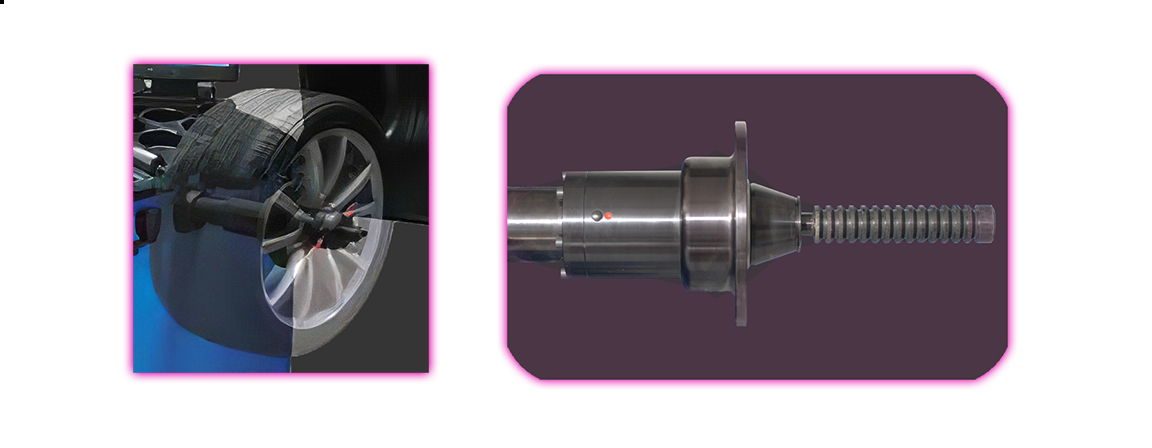

Pneumatyczne mocowanie koła

MONOLITH GEO 3D wykorzystuje szybkomocujący uchwyt pneumatyczny UNITROL obsługiwany pedałem. Operator może dzięki temu zamocować koło na wrzecionie bez wykonywania dodatkowych czynności ręcznych.

Stabilne osadzenie i prawidłowe centrowanie koła mają bezpośredni wpływ na powtarzalność oraz dokładność wykonywanego pomiaru.

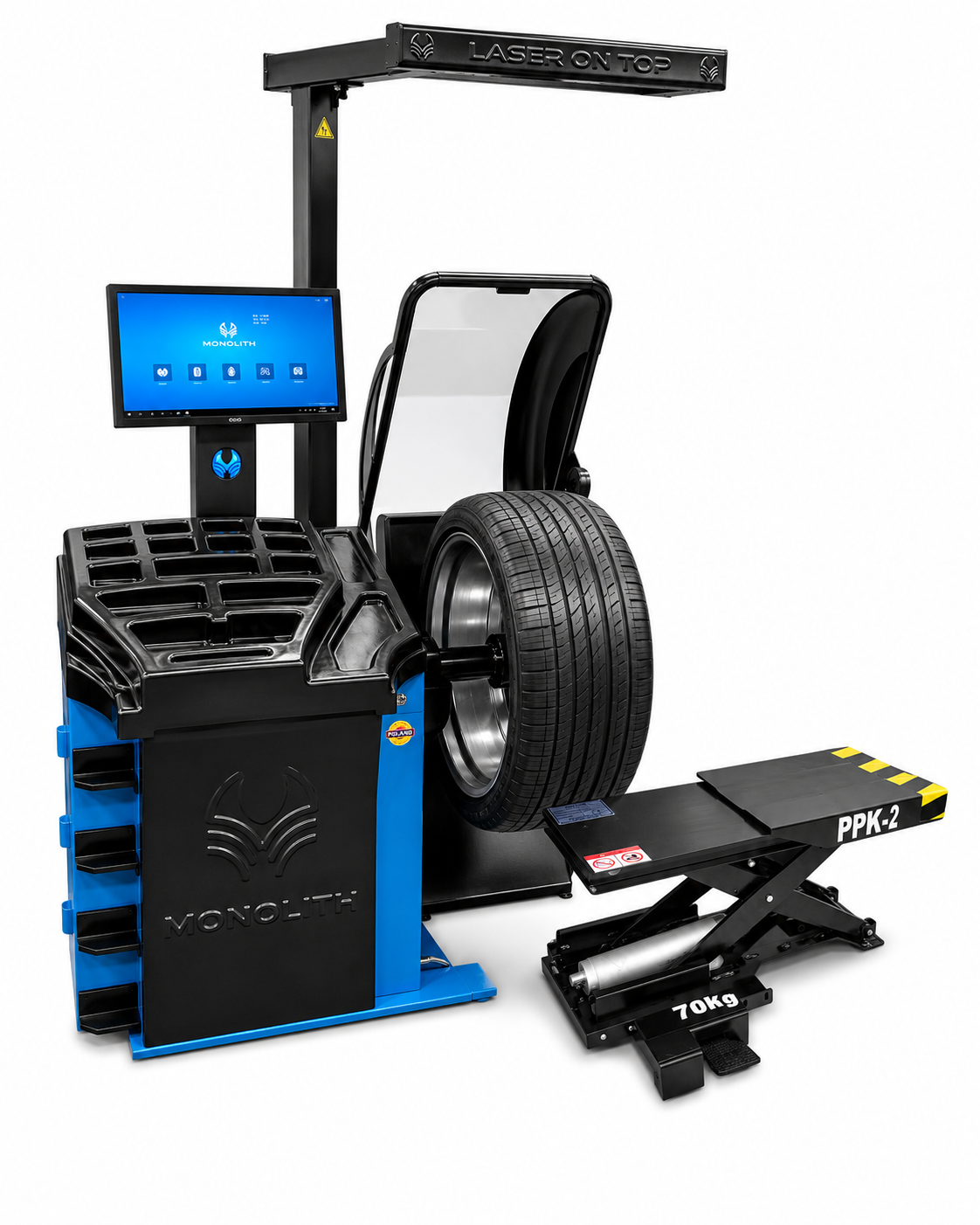

PPK-2 – podnośnik ułatwiający obsługę ciężkich kół

Podnośnik PPK-2 wspomaga umieszczanie koła na wysokości wału wyważarki. Rozwiązanie ogranicza konieczność ręcznego podnoszenia ciężkich kół i poprawia ergonomię codziennej pracy.

Funkcja jest szczególnie przydatna przy kołach stosowanych w SUV-ach, busach i lekkich samochodach dostawczych.

Zakres obsługiwanych kół i podstawowe parametry

MONOLITH GEO 3D umożliwia obsługę obręczy o średnicy 10–30 cali oraz szerokości 2–15 cali. Maksymalna masa pojedynczego koła wynosi 80 kg, a dokładność wskazania niewyważenia to 1 g.

Do pracy urządzenie wymaga zasilania 230 V oraz instalacji pneumatycznej zapewniającej ciśnienie 8–10 bar.

Najważniejsze funkcje MONOLITH GEO 3D

• kamera umożliwiająca kontrolę centryczności koła,
• bezdotykowa diagnostyka bicia opony i obręczy,
• pomiar głębokości bieżnika,
• automatyczne określanie parametrów koła,
• LOT – Laser on Top do wskazywania osi montażu ciężarka,
• laserowe wskazanie punktu mocowania ciężarka,
• szybkomocujący uchwyt pneumatyczny,
• obsługa uchwytu za pomocą pedału,
• elektryczny hamulec zatrzymujący koło w pozycji korekcji,
• programy przeznaczone do felg aluminiowych ALU,
• funkcja ukrywania ciężarków za ramionami obręczy,
• program 3P,
• automatyczne naprowadzanie koła na pozycję korekcji,
• automatyczna obsługa osłony koła,
• komunikaty głosowe dla operatora,
• możliwość zapisywania ustawień użytkownika,
• zapis wyników pomiarów do pliku,
• podnośnik koła PPK-2,
• możliwość obsługi kół o masie do 80 kg.

Wyposażenie i funkcje wyważarki

Konfiguracja MONOLITH GEO 3D obejmuje:

• system kamer do pomiaru centryczności i kontroli bieżnika,
• kamerę odpowiedzialną za odczyt parametrów koła,
• automatycznie sterowaną osłonę,
• system LOT,
• pneumatyczny system mocowania,
• hamulec elektryczny,
• funkcję kalibracji,
• syntezator mowy,
• wskaźnik laserowy,
• programy ALU,
• program ukrytego ciężarka,
• program 3P,
• funkcję autonaprowadzania,
• automatyczny i bezdotykowy pomiar parametrów,
• ultradźwiękowy pomiar zewnętrznej szerokości koła,
• funkcję optymalizacji,
• ekran dotykowy,
• zapis wyników do pliku,
• pamięć ustawień użytkownika,
• funkcję przeliczania niewyważeń,
• podnośnik PPK-2 – do potwierdzenia w konfiguracji urządzenia.

Gdzie sprawdzi się MONOLITH GEO 3D?

Wyważarka jest przeznaczona przede wszystkim do profesjonalnych serwisów ogumienia, warsztatów samochodowych, punktów wulkanizacyjnych oraz firm zajmujących się obsługą flot.

Może być wykorzystywana do wyważania kół samochodów osobowych, SUV-ów, busów i lekkich pojazdów dostawczych. Obsługuje zarówno obręcze stalowe, jak i aluminiowe. Funkcje diagnostyczne pozwalają dodatkowo kontrolować bicie, stan bieżnika oraz szukać przyczyn drgań występujących podczas jazdy.

Urządzenie może być również wykorzystywane do kontroli koła po wymianie ogumienia lub wykonaniu naprawy.

Kompatybilność

MONOLITH GEO 3D jest przystosowana do obsługi:

• samochodów osobowych,
• SUV-ów,
• busów,
• lekkich pojazdów dostawczych,
• obręczy stalowych,
• obręczy aluminiowych,
• felg o średnicy od 10 do 30 cali,
• felg o szerokości od 2 do 15 cali,
• kompletnych kół o masie do 80 kg.

Obsługa MONOLITH GEO 3D krok po kroku

1. Umieść koło na podnośniku PPK-2.
2. Podnieś je do poziomu wału urządzenia.
3. Nasuń koło na wał o średnicy 40 mm.
4. Zablokuj koło przy użyciu pneumatycznego uchwytu obsługiwanego pedałem.
5. Poczekaj, aż urządzenie automatycznie odczyta wymagane parametry koła.
6. Wybierz właściwy program pracy.
7. Zamknij osłonę i rozpocznij cykl pomiarowy.
8. Poczekaj na wykonanie pomiaru niewyważenia oraz diagnostyki centryczności i bieżnika.
9. Odczytaj uzyskane wyniki na ekranie.
10. Ustaw koło w pozycji wskazanej do korekcji.
11. Zamontuj odpowiednie ciężarki, korzystając ze wskazań systemu LOT oraz lasera.
12. Przeprowadź pomiar kontrolny.
13. Po zakończeniu zwolnij uchwyt pneumatyczny i zdejmij koło przy pomocy podnośnika.

Zalety maszyny:

Sterowanie mechanizmem uchwytu jest realizowane
przy pomocy wygodnego pedału nożnego.

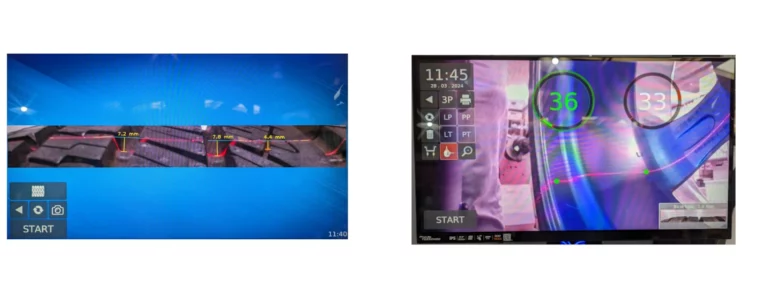

Uzyskane wyniki pomiaru wyświetlana są w przejrzystym menu które ułatwia użytkownikowi weryfikację opony.

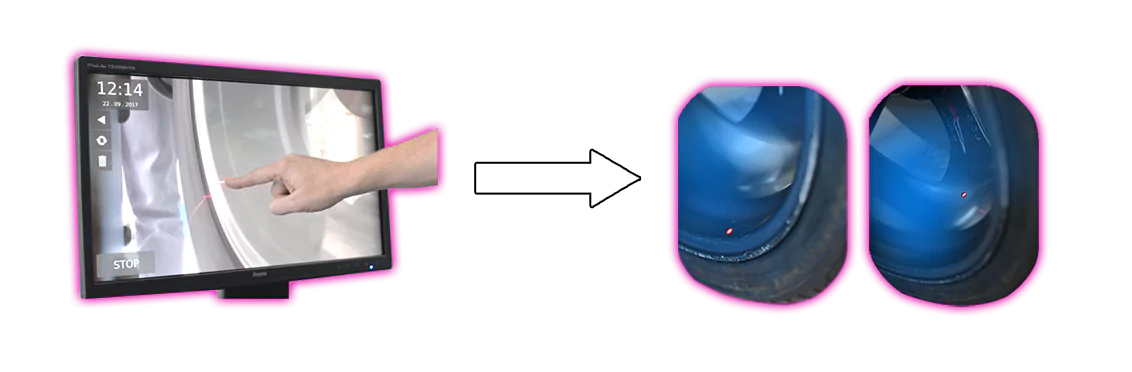

Wyważarka wyposażona jest w opatentowany system wprowadzania parametrów koła na podstawie realnego obrazu z kamery. Dodatkowo, dla bardziej dokładnego określenia miejsca korekcji wyważarka posiada laserowy wskaźnik, precyzyjnie wskazujący miejsce klejenia ciężarka. Wyważarka jest ultranowoczesnym urządzeniem z jeszcze bardziej dokładnym wskazaniem miejsca korekcji. Dzięki laserowemu wskaźnikowi mamy dodatkowo wyznaczoną oś „na godz. 12” niwelując ryzyko pomyłki w umieszczaniu ciężarków nabijanych. Wyważarka wyposażona jest w nowoczesny szybkomocujący uchwyt pneumatyczny, znacznie skracający czas i ułatwiający pewny montaż koła na wrzecionie wyważarki bez ryzyka niecentrycznego zamocowania koła. Sterowanie mechanizmem uchwytu jest realizowane przy pomocy wygodnego pedału nożnego.
